멀티채널 카메라 렌즈 모듈 교체 시 유의 사항

1. 대상 모델

  - 5CH, 4CH, 2CH 멀티채널 카메라 (eg. PNM-9322VQP/9085QRZ/9000VD etc.)

2. 목 적

  - 멀티채널 카메라의 렌즈 불량으로 모듈 교체 시 보드에 영향이 없도록 수리하는 방법 안내

3. 렌즈 모듈 교체 방법

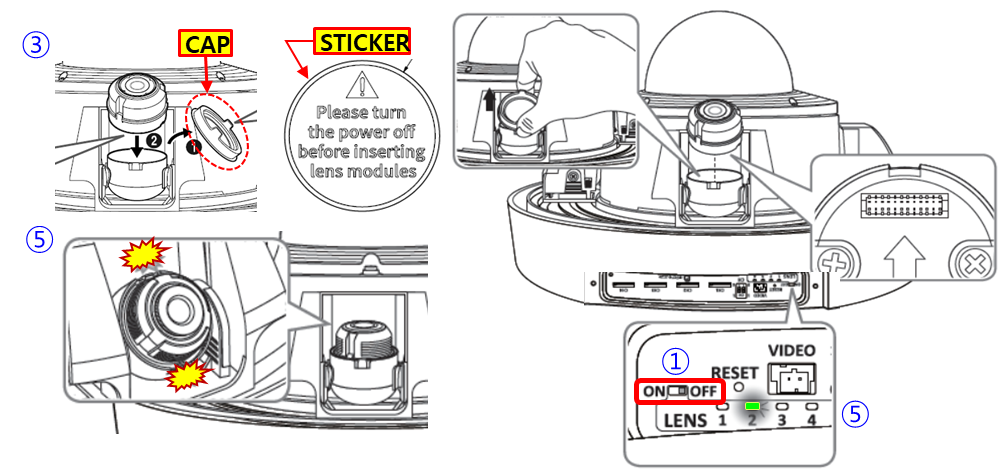

  1) 전원을 끄고 전원 스위치가 Off 되어 있는지 확인한다

  2) 불량 렌즈 모듈을 분리하여 꺼낸다

  3) 교체할 렌즈 모듈의 캡을 제거하고 커넥터에 맞추어 ‘딸깍’ 소리가 나도록 장착한다

   - 렌즈 장착 방향이 상/하 뒤집히지 않았는지 재확인 한다

  4) 전원 스위치를 On 으로 변경하고 전원을 연결한다

  5) 렌즈 모듈 상태등을 확인하여 녹색 점등의 정상 장착 상태인이 확인한다

     - 불량 장착일 경우 적색 점등이 확인되며, 이 경우 전원 스위치를 끄고 모듈을 재장착 한다
