네트워크 케이블 종류 및 사용 가이드

1. 목적

- 제품에 적합한 케이블을 선택 할 수 있도록 네트워크 케이블의 종류 안내

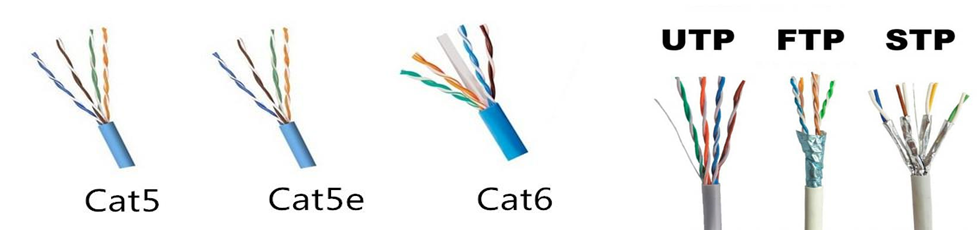

2. Cat.5 / Cat.5e / Cat.6 차이점

종류	형태	전송속도	대역폭
Cat.5	절연의 구리선이 서로 꼬여있는 형태의 케이블	100Mbps	100Mhz
Cat.5e	절연의 구리선이 서로 꼬여있는 형태의 케이블	1Gbps	100MHz
Cat.6	꼬여있는 구리선 사이에 차단용 십자플라스틱이 내장되어 간섭을 막아줌	1Gbps	250Mhz

3. UTP / FTP 차이점

	Unshielded Twist Pair (UTP)	Foiled Twisted Pair (FTP)	Shielded Twist Pair (STP)
특징	실드(차폐) 처리 없이 서로 꼬여져 있는 케이블	트위스트 페어 된 4쌍의 케이블을 알루미늄으로 실드 처리	네 가닥의 트위스트 페어를 각각 알루미늄 실드로 감싸져 있는 케이블
장점	저렴한 가격	UTP에 비해 잡음에 강함	이중 삼중으로 차폐되어 있기 때문에 노이즈 방지에 탁월
사용처	가정, 사무용	혼선이 심한 환경, 공장등 배선용	옥외, 고압전류가 흐르는곳 등 특수환경
접지	불가	가능	가능

※ 권장사항

- 케이블 길이 : 100m 이내

- Cable 규격 : Cat5e 이상

- 케이블 저항 : ≤ 0.125 Ω/m

※ 비권장 케이블 사용시 문제현상

- N/W접속이 자주 끊길 수 있음

- PoE 전원 공급 안됨

- 일반적으로는 동작하다가 전력 부하량이 커질 경우 끊길 수 있음
