NVR Console JIG 구매 안내 및 테스트 방법

1. JIG 사용 목적

  - 개발자 원격 검토 등 NVR의 Console Log에 접근하기 위함

2. JIG 사용 대상

 - NVR 후면에 3.5mm Console 단자(오디오 잭)가 있는 모델

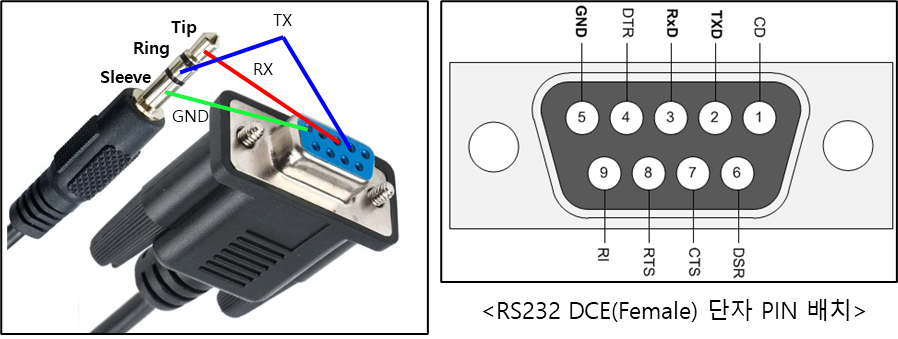

3. JIG 1.  : NVR의 Console 단자에 연결되는 오디오 잭 케이블 (RS232(DCE) to 3.5mm)

 - 구매 시 주의사항

   . RS232는 DCE(Female) 타입으로 구매하고 3.5mm 단자의 Tx , Rx 배열 확인 필요

   . 3.5mm 단자는 Ring, Tip, Sleeve로 구성 되어 있으며 Ring – Tx , Tip – Rx, Sleeve - GND로

     결선 된 제품을 구매해야 함

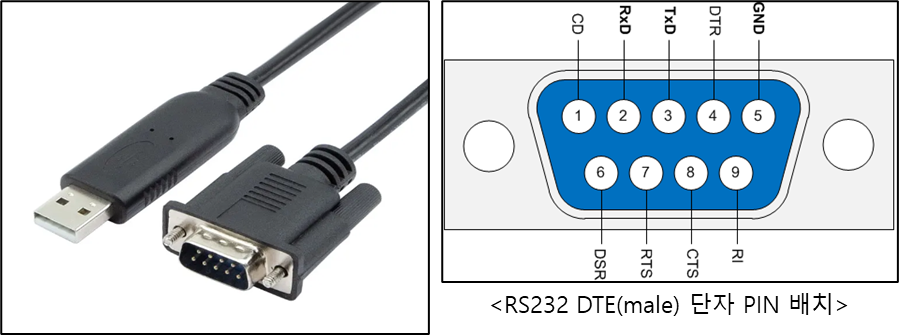

4. JIG 2. : JIG 1과 연결되어 PC의 USB Port에 연결되는 케이블 (USB to RS232(DTE))

  - 구매 시 주의사항

    . RS232는 DTE(male) 타입으로 구매

    . PC에 드라이버 설치 필요 : 보통 자동 설치되며 제품에 따라 수동 드라이버 설치 필요

5. JIG 동작 테스트 방법

 - 준비물 : JIG 1, JIG 2, PC, Console 연결 터미널 SW (Putty, Hyper-terminal 등)

 - 테스트 순서

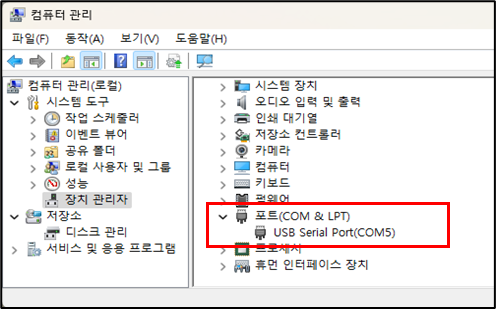

 1) PC에 연결된 Port 확인

     - 드라이버  정상 설치 시 장치 관리자에서 확인 가능

     - 좌측 예시에서 JIG가 COM Port가 5번으로 설정된 것을 볼 수 있음

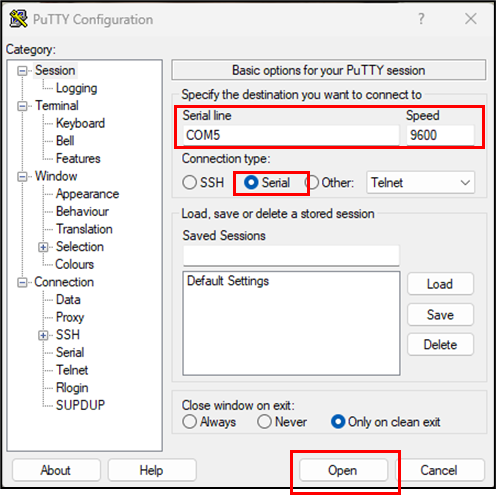

 2) 터미널 SW에서 연결 창 띄우기

     - Connection Type : Serial 선택

     - Serial Line : 2번 항목에서 설정된 COM Port번호 입력

     - Speed : 테스트 시 기본 설정 유지

         . NVR 연결 시 : 115200

    - 위 설정 후 Open 클릭하면 터미널 창이 열림

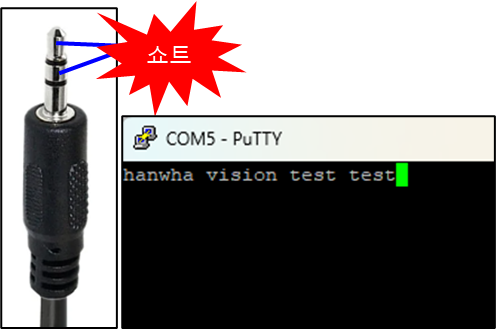

3) 3.5mm 단자의 Ring, Tip을 쇼트 시킴

   - 쇼트 시킨 상태에서 키보드 글자 입력

     . 글자 표출 시 : 정상

     . 글자 미 표출 시 : 비정상, JIG 및 연결 설정 검토 필요
