NVR 메인보드 교체 시 방열판 부착 가이드

1. 대상 모델

  - 64채널/32채널/16채널 NVR

2. 목 적

  - NVR 메인보드 교체 수리 시 방열판 부착 방법 안내

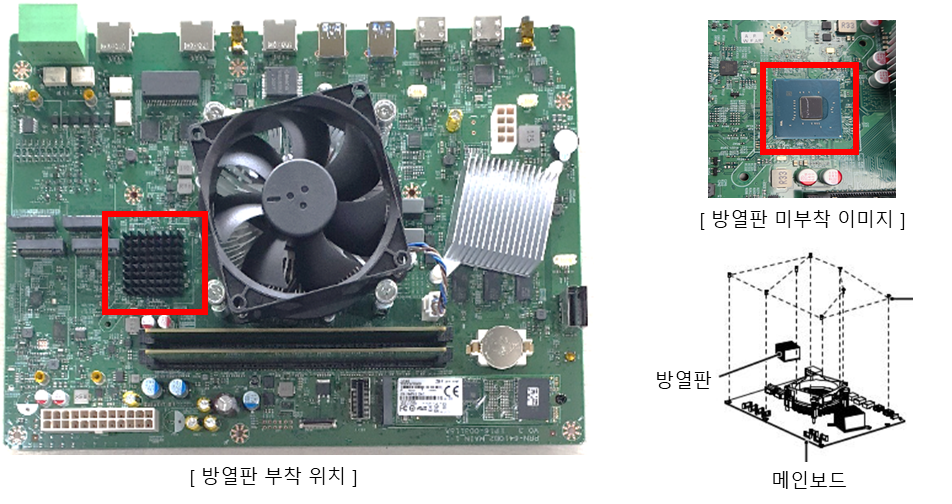

3. NVR 보드 교체 방열판 부착 가이드

- 방열판의 역할

  . 장비 내부의 열을 효과적으로 분산시켜 시스템의 온도를 낮추는 역할을 수행

  . 열 전도체와 열 전도판으로 구성, 내부 냉각을 통해 시스템의 안정성과 성능을 향상

  ※ 방열판은 생산 시 부착된 상태로 제공되나 자재로 제공되는 보드에는 부착되어 있지 않음

-자재 정보

   . 모델별 방열판 자재 정보는 서비스 매뉴얼 참고

   . 예 : XRN-6410B2 (EP07-001610A SINK,HEAT 28*28*9)

   . 예 : PRN-3210B2 (EP07-001610A SINK,HEAT 28*28*9 / EP07-001529A SINK,HEAT 25*25*20)

※ 주의 사항

   . 보드 교체 시 기존 방열판을 떼어 옮겨 부착, 또는 신규 방열판 자재를 주문해 부착 필요

   . 신규 방열판에는 접착테이프가 적용되어 있으나, 기존 방열판을 옮겨 붙이는 경우 접착력이

     약해질 수 있어 방열판 접착제(Heatsink plater) 사용 권장
